测量范围和精度

           a) 俯仰角：范围+90°～-90°，精度±0.2°；

b) 方位角：范围0°～360°，精度±1°；

c) 弯头方向（工具面）：范围0°～360°，精度±1°；

d) 温度：范围0°～85°，精度±1°。

工作环境要求

a) 工作温度范围：-25°C～85°C；

b) 最大压力：25Mpa；

c) 抗震：30g。

 仪器工作性能

a)干燥情况下绝缘≥2MΩ；

b) 持续工作时间：大于70h；

c) 传输速率：6.25bps；

d) 传输深度：可靠传输深度≥500米；

e) 系统尺寸：总长不超过1.5米。

 f)外径40mm

工作原理

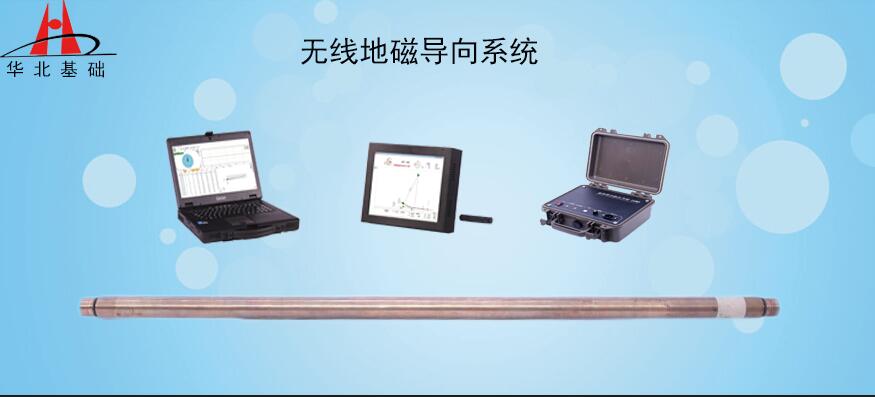

无线地磁导向系统在钻进时处于休眠待机状态，钻进完成后，系统自动检测唤醒，然后将测量到的孔内各个参数经过编码控制形成脉冲信号通过地层传输至孔口接收系统，接收系统处理信号，然后软件解码显示于界面中。
